T梁預制養護用蒸汽發生器全過程圖解 沒有比這再全的了,!
1.T梁預制養護第一步是底模安裝,。圖為技術人員在測量反拱,。反拱的作用主要為減少預應力產生的上供度,。

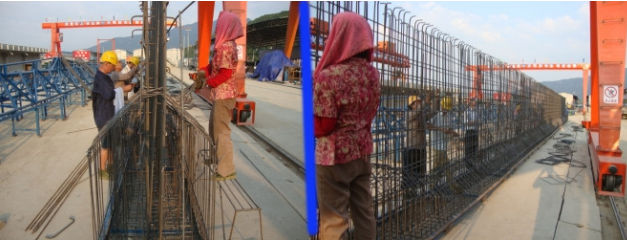

2.鋼筋綁扎,。采用梁體道碴槽板鋼筋和梁體底腹板鋼筋分開綁扎工藝,,梁體底腹板鋼筋及預應力孔道定位網均在鋼筋綁扎臺座上綁扎成型。鋼筋綁扎臺座上設置有固定鋼筋及各預埋的胎卡具,,以確保其位置相對準確,。
3.吊底腹板鋼筋。用兩臺12.5噸的龍門吊將其吊入制梁臺座,。然后調整,、補充鋼筋。裝預埋件,。最后通知監理檢查,,合格后穿橡膠管。請仔細看看下圖,,梁體上有很多白色的小點,。那是混凝土墊塊。作用是保證鋼筋與模板間留有空隙,,也就是形成保護層,。墊塊以每平方米不少于四個布置。
4.穿管,。每個孔道由兩段橡膠管接成,。中間設一個接頭。等混凝土澆筑完畢后,,這橡膠管是要拔出來的,拔管時從梁的兩端反方向拔出,。
5.安裝模板,。模板安裝之前須清洗干凈并涂脫模劑。注意底模與端模,、側模均應垂直,。連接處要緊密不漏漿,。

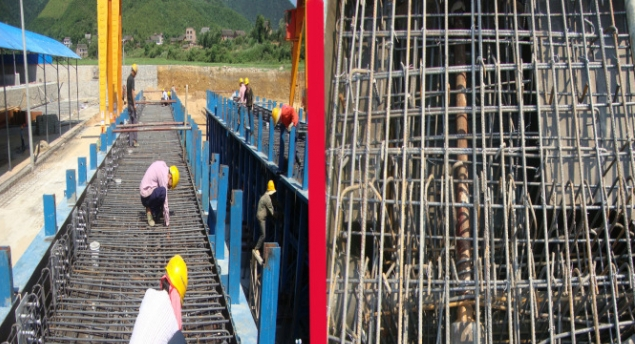

6.綁扎橋面鋼筋。
7.澆筑混凝土,。澆筑前須通知監理檢查模板,,鋼筋等是否合格。監理檢查合格并簽字后方可澆筑混凝土,。灌注的原則是“先底板,,再腹板,最后頂板,,從兩端到中間,,分層連續灌注成型”。每片梁的灌注總時間不宜超過3.5小時

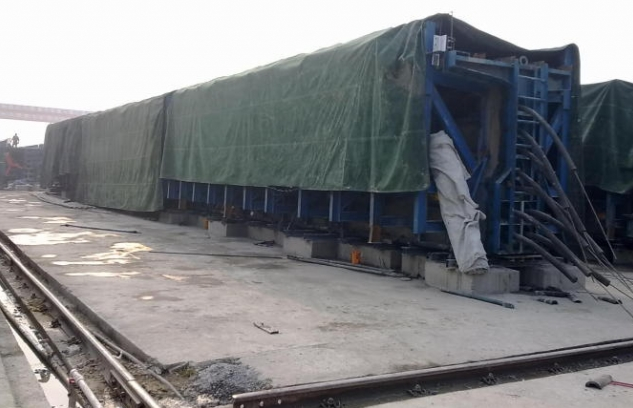

8.T梁預制養護也叫養生,?;炷凉嘧⒑?小時,可以使用諾貝思T梁預制養護電蒸汽發生器進行養護了,,條件差的也可以使用覆蓋帆布進行養護,。
9.拔橡膠管。當混凝土強度達到6到8Mpa時,,經過實驗室允許后即可拔管,。

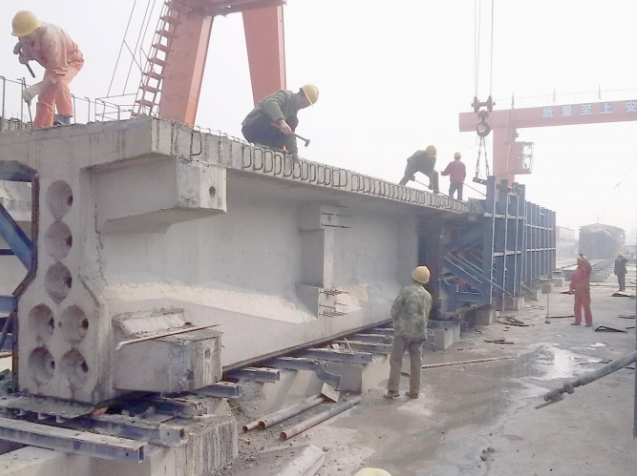

10.模板拆除。當梁體混凝土強度不低于25Mpa,,梁體混凝土芯部與表層,、表層與環境溫差均不大于15攝氏度,且能保持混凝土菱角完整時由實驗室出具拆模通知單方可進行拆模,。
模板拆下來后,,須立即清理模板上沾的混凝土,以備下次使用,。

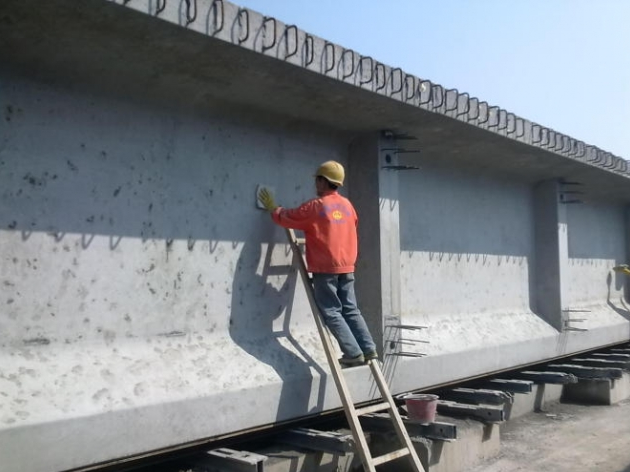

11.梁體美容,。因?yàn)槟0宓谋砻娌⒉皇峭耆饣模鹉:?,表面會留下一些小坑,。須用水泥漿填補。
12.穿鋼絞線,。用卷揚機拖拉的方法進行穿孔,,鋼絞線穿入孔道后,兩端伸出一定的長度,,伸出長度為750mm

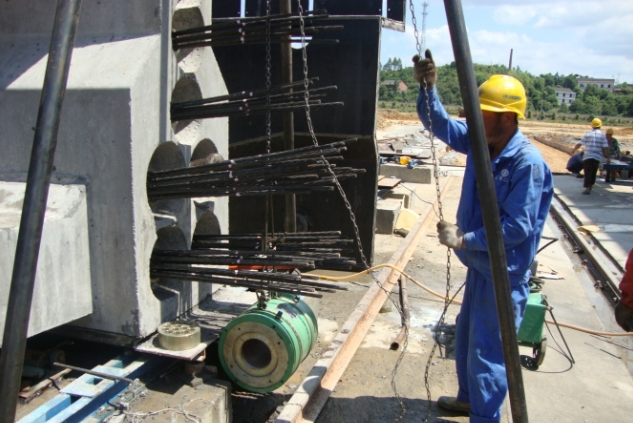

13.張拉,。梁體預應力分兩期進行,即一期張拉和二期張拉。一期張拉在混凝土強度≥33.5Mpa后在制梁臺座上進行,。一期張拉完畢后將梁吊至存梁區進行二期張拉,。二期張拉按混凝土齡期不小于14天,同時混凝土的強度和彈模達到要求后進行,。
14.壓漿前的準備,。張拉結束后,伸在梁外面的有75mm長的鋼絞線就已經沒有作用了,,需要在張拉完畢后24小時內切除,。切斷處距離工作夾片外30~40mm。壓漿時
兩端都必須是密閉的,,所以必須在橋梁兩端用水泥砂漿封住鋼絞線與錨具之間的空隙,。

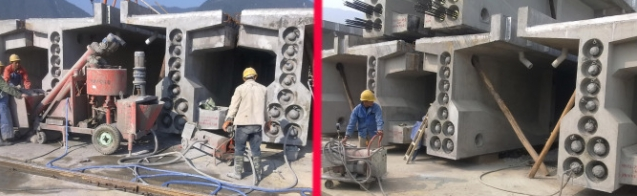

15.壓漿。張拉完畢后,,為防止鋼絞線腐蝕和預應力損失,,須在48小時內進行灌漿。壓漿順序?yàn)橄认潞笊?。即先壓下面的管道,,再壓上面的管道。同一管道壓漿連續進行,,一次完成,。記錄好壓漿時間,環境溫度,,漿的溫度,,漿的流動度,真空度等,。

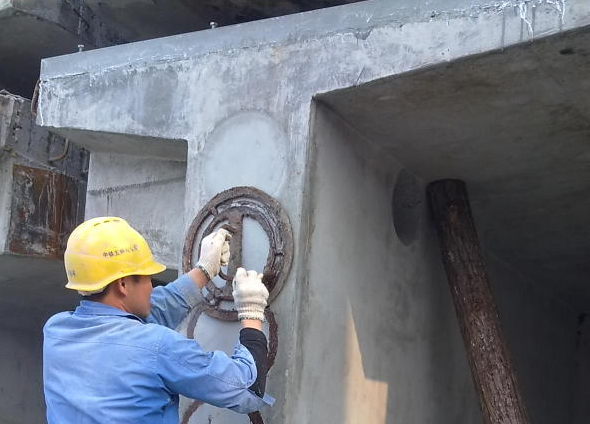

16.封端之前的準備,。封端之前須鏟除錨具上的砼。然后對錨具做防銹防水處理,。

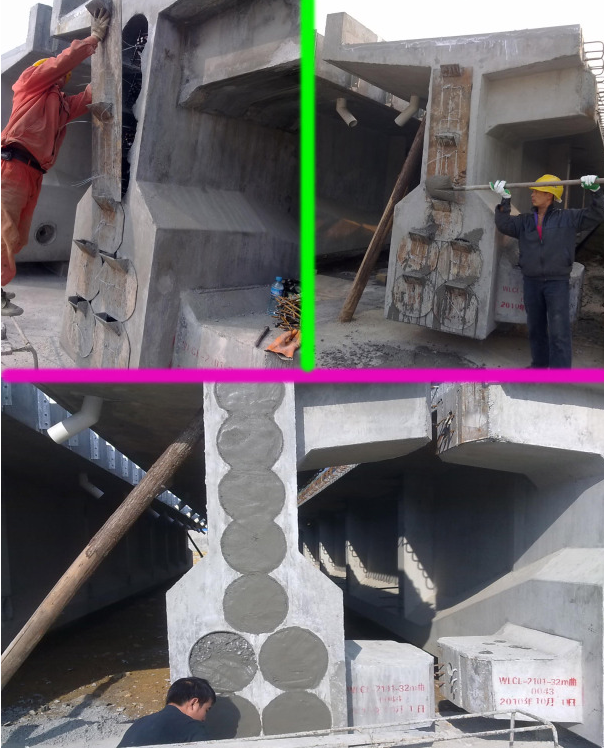

17.封端,。壓漿結束后須在24小時內封端。第一副圖為工人在裝模板,,第二副為工人在澆筑混凝土,。第三副圖為模板拆除后工人在抹平。
18.封端的最后一個工序,,涂防水圈,。

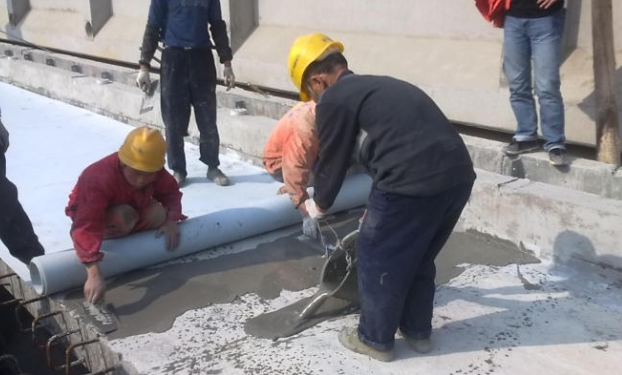

19.防水層施工。防水效果直接影響橋梁的耐久性,。
20.保護層施工,。防水層施工完畢24小時后,方可進行保護層施工,。保護層是保護防水層的,。為了使防水層不被破壞,保持良好的防水特性,,保護層所用的混凝土是具有較高強度的玻纖增強混凝土,。

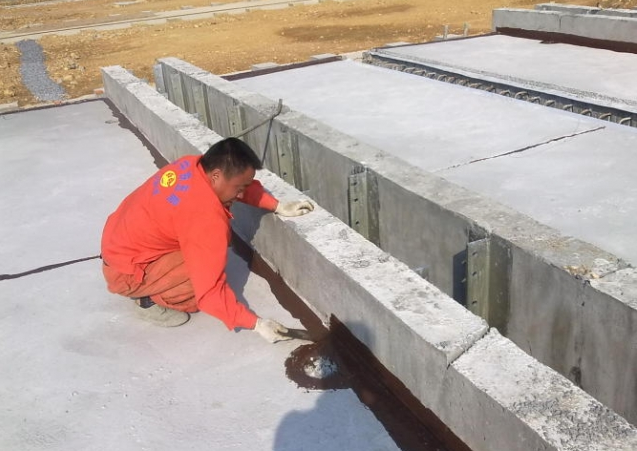

21.工人在對橋面上的伸縮縫涂防水材料。
22.梁生產完成后,。有龍門吊吊至成品區,。然后再運至需要架梁的地方。
